Атмосферное давление — это результат веса атмосферы, давящей сверху, по сравнению с силой тяжести, направленной вниз. Чем выше точка в атмосфере, тем ниже атмосферное давление.
Альтиметр измеряет изменения атмосферного давления, чтобы вычислить высоту в футах или метрах над уровнем моря. Наиболее распространённые альтиметры — барометрические. Внутри прибора находится камера с набором герметичных анероидных капсул с вакуумом внутри. Капсулы расширяются и сжимаются в зависимости от изменений внешнего давления. Когда самолёт снижается, давление увеличивается, капсулы сжимаются, что отображается как уменьшение высоты. При наборе высоты давление уменьшается, капсулы расширяются, что отображается как увеличение высоты.
Важно: это работает только в самолётах без герметичных кабин. Чтобы компенсировать изменения погоды и обеспечить правильные показания, альтиметр должен быть откалиброван по известному значению давления при взлёте, например по текущему давлению на уровне моря.

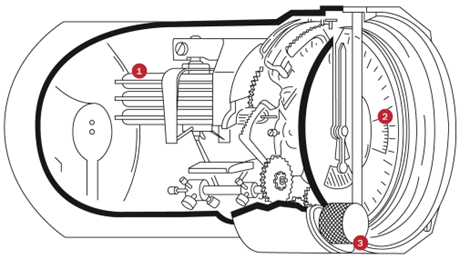

Изображение: На иллюстрации показан альтиметр из кабины самолёта
Анероидные капсулы
Окно Коллсмана
Ручка регулировки барометрической шкалы
Активация альтиметра
(Положение заводной головки 1)
Выкрутите заводную головку в положении 4 часа в положение 1, чтобы активировать альтиметр. Появляется красное кольцо, указывающее, что альтиметр включён.
Важно: на этом этапе часы больше не являются водонепроницаемыми.
Настройка альтиметра (установка опорного значения)
(Положение заводной головки 2)
Выдвиньте заводную головку в положение 2 и настройте альтиметр, вращая её. Существует несколько режимов настройки, например вращение головки для установки жёлтого индикатора на вашу известную высоту. Другой вариант — вращение головки до тех пор, пока опорное давление QNH (например, предоставленное диспетчерской вышкой аэропорта) не совпадёт с красным треугольником в положении «6 часов» на центральном циферблате.
Теперь часы отображают текущую высоту (жёлтый индикатор) и фактическое атмосферное давление (красный индикатор).
Измерение высоты
(Положение заводной головки 1)
После установки альтиметра нажмите головку в положение 1. Изменения высоты отображаются жёлтым индикатором по внешней шкале циферблата: от 0 до 19 700 футов или от 0 до 6 000 метров (модель 01 793 7775 87xx доступна в версиях с футами и метрами; Oris X BWD Limited Edition 01 793 7775 8724 — только в футах). Предыдущая модель альтиметра 01 733 7705 имеет шкалу от 0 до 15 000 футов или от 0 до 4 500 метров (также в обеих версиях).
Возврат в нейтральное положение
(Положение заводной головки 0)
Чтобы деактивировать альтиметр и вернуть его в нейтральное положение, закрутите заводную головку обратно в положение 0. Это снова герметизирует корпус часов, обеспечивая водонепроницаемость до 100 метров.
Oris ProPilot Altimeter является водонепроницаемым только до 10 бар/100 м, если заводная головка на «4 часа» находится в положении 0 и плотно закручена. Когда головка выкручена в положение 1 или 2, корпус часов открыт, что необходимо для циркуляции воздуха и работы барометрического альтиметра. В этих положениях проникновение влаги в корпус предотвращается с помощью защитной мембраны PTFE.
Oris ProPilot Altimeter показывает не только точное время, но также высоту и атмосферное давление, а также изменения высоты и тенденции погоды. Все измерения альтиметра основаны на абсолютном барометрическом давлении.

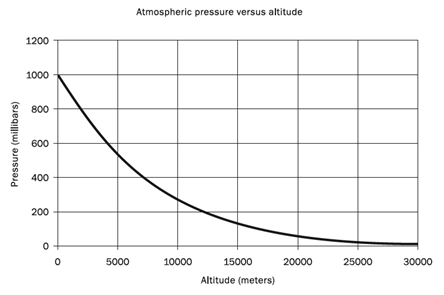

На уровне моря атмосферное давление составляет 1013,25 гПа, уменьшаясь до 50 % на высоте 5500 м и до 10 % на высоте 18 400 м.
Соотношение между атмосферным давлением и высотой является приближённым, так как сильно зависит от погодных условий, температуры и других параметров.
По этой причине барометрический альтиметр должен иметь возможность корректировки шкалы высоты для компенсации меняющихся условий.
И по сей день альтиметрия в авиации основывается на барометрическом принципе, изобретённом и запатентованном в 1844 году французским инженером Люсиеном Видье.
Основой модуля альтиметра Oris ProPilot Altimeter является анероидная капсула — полностью механическая и не требующая обслуживания. При 1½ оборотах стрелки альтиметр показывает диапазон от 0 до 19 700 футов или 6000 метров (в зависимости от выбранной версии циферблата) с точностью ±30 м. Шкала давления воздуха расположена между шкалой высоты и центральным циферблатом.
Примечание: Герметичные кабины самолётов имитируют условия более низкой высоты, чем реальная. Любой барометрический альтиметр, электронный или механический, включая Oris ProPilot Altimeter, показывает текущее имитируемое давление воздуха при полёте в пассажирских авиалайнерах. Единственный способ измерить точную высоту в герметичных кабинах — это использовать радар или GPS. Применяйте Oris ProPilot Altimeter в полётах только как вспомогательный инструмент.
